線路板常見缺陷類型、原因及修理方法
日期：2025-09-06 01:21
瀏覽次數：2343
摘要：
一、線路板常見缺陷分類：
A）線路缺點
B）錫圈缺點
C）板面缺點
D）孔點缺點
E）金手指缺點
F）板外圍缺點
G）綠油/白字缺點
H）板料缺點
A）線路缺點
線路缺口
線路凹痕

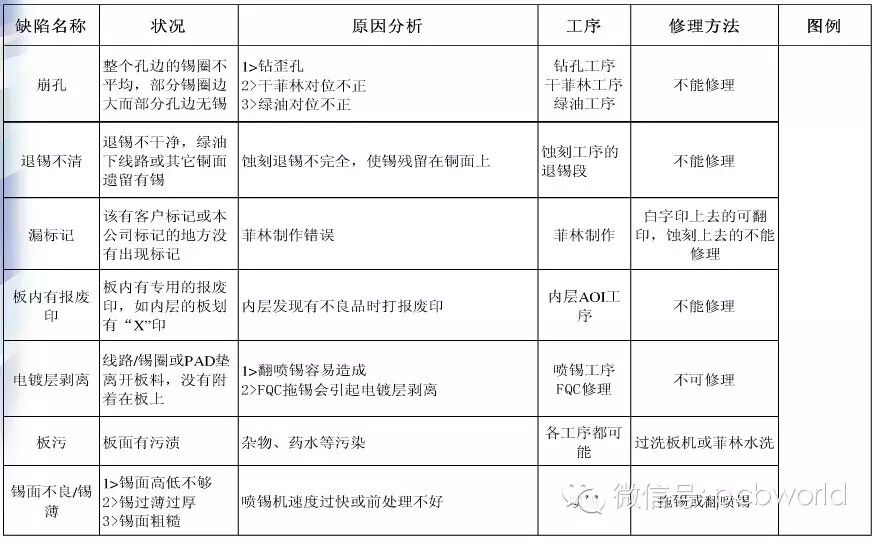

B）錫面缺點
錫面露銅

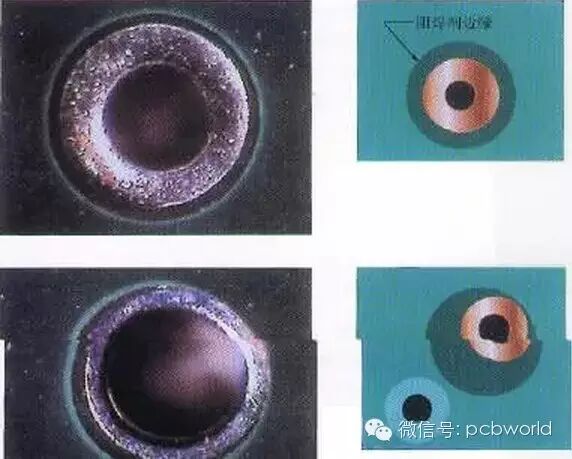

孔偏
C）板面缺點
板面異物
線路露銅
...
一、線路板常見缺陷分類：
A）線路缺點
B）錫圈缺點
C）板面缺點
D）孔點缺點
E）金手指缺點
F）板外圍缺點
G）綠油/白字缺點
H）板料缺點

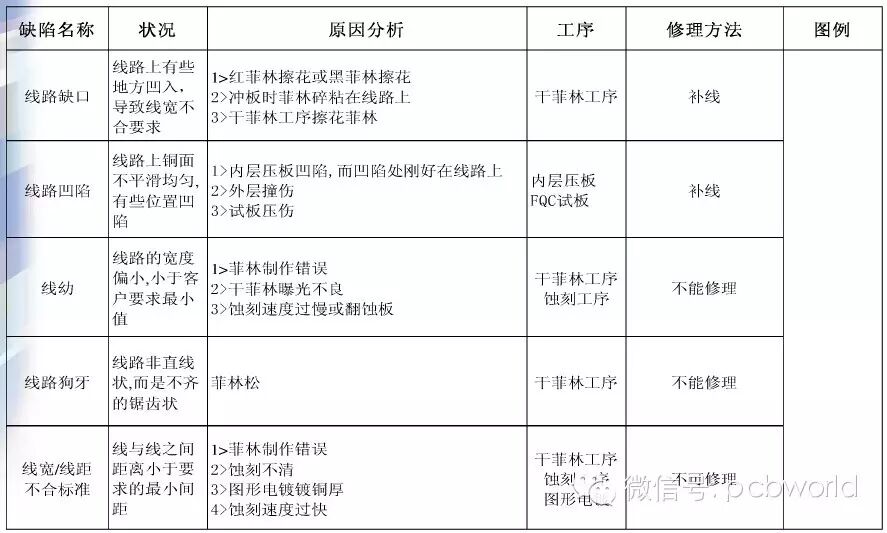

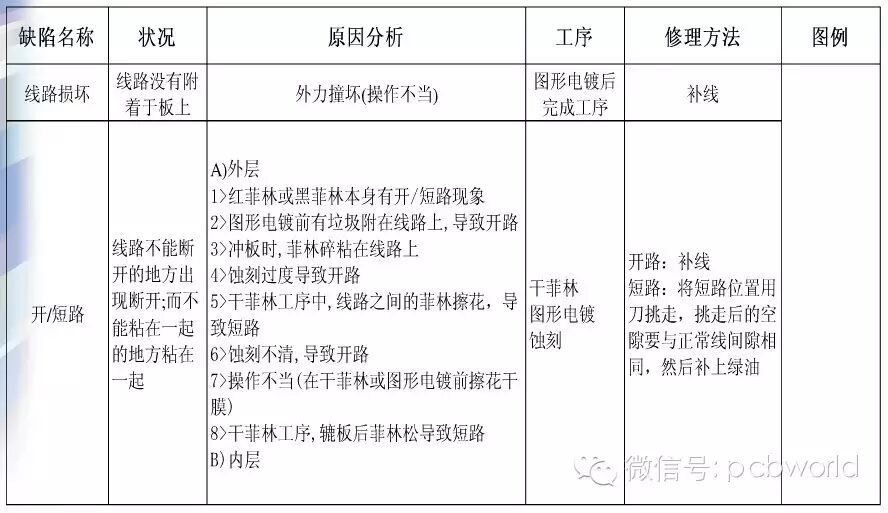

A）線路缺點

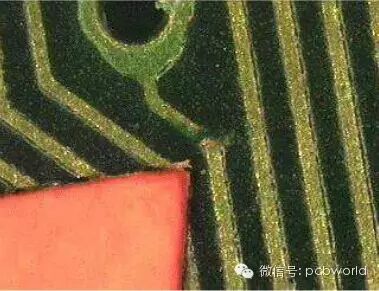

線路缺口
線路凹痕

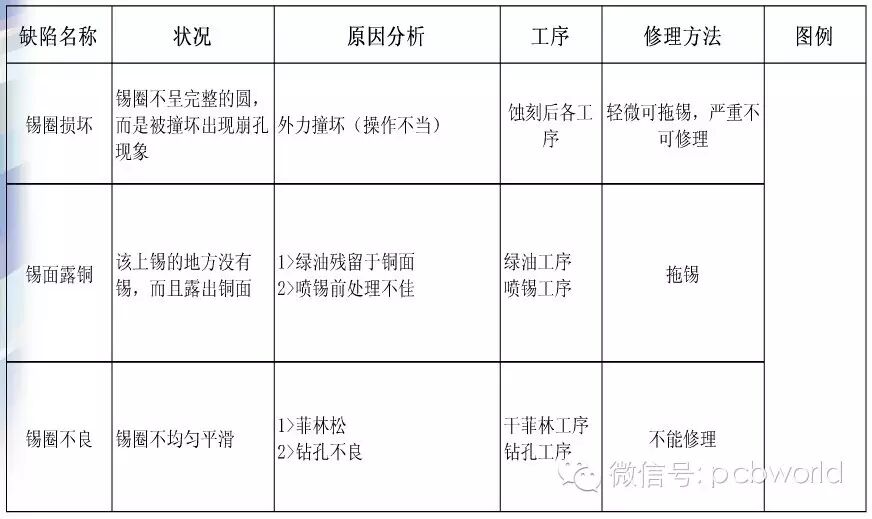

B）錫面缺點
錫面露銅

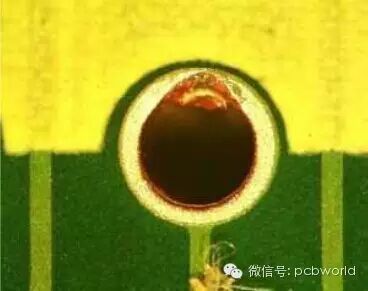

孔偏

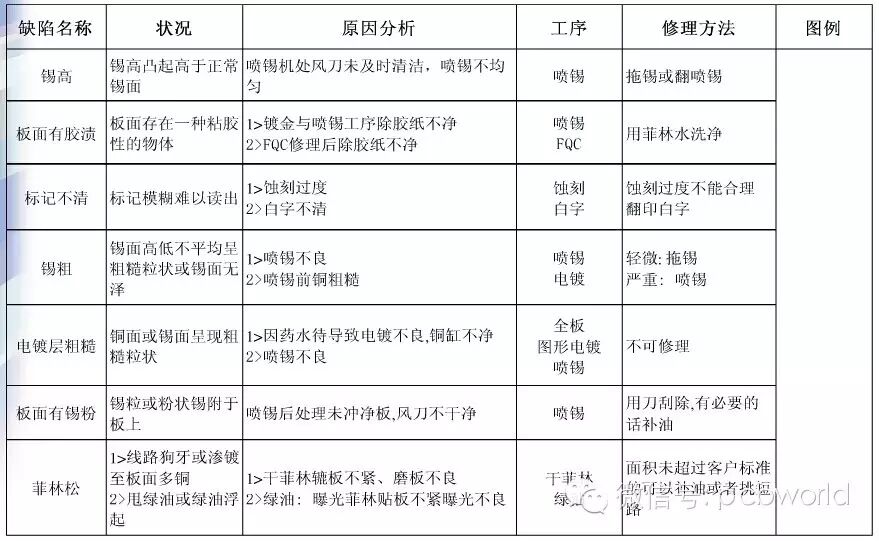

C）板面缺點

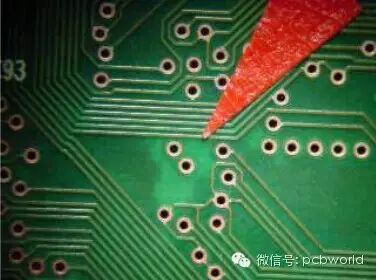

板面異物
線路露銅

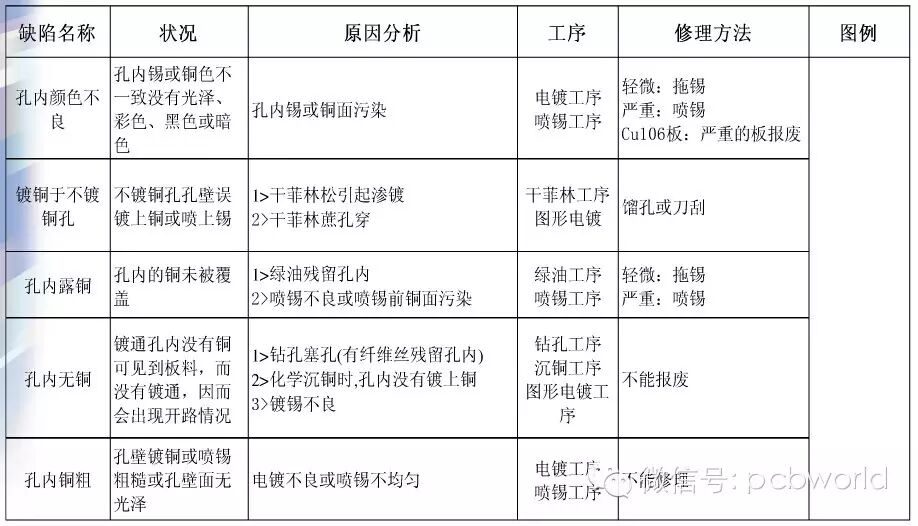

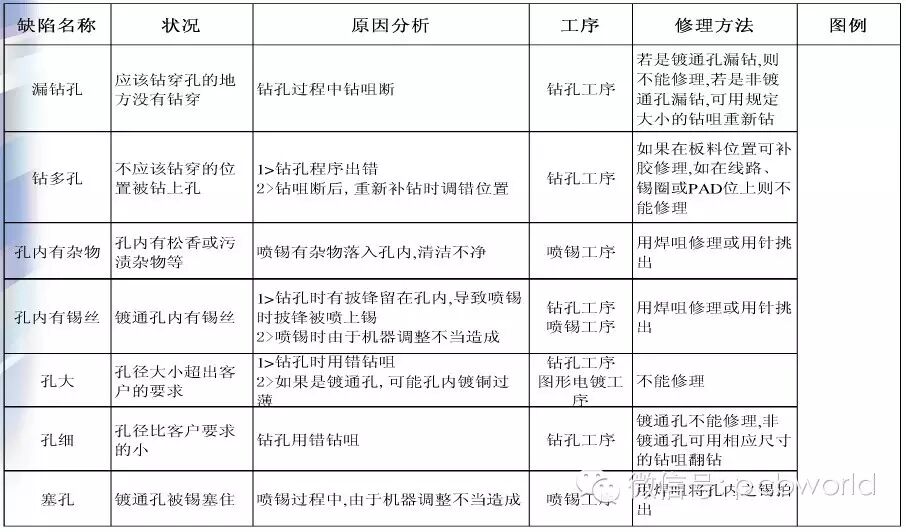

D）孔缺點
漏塞孔
釘床壓傷

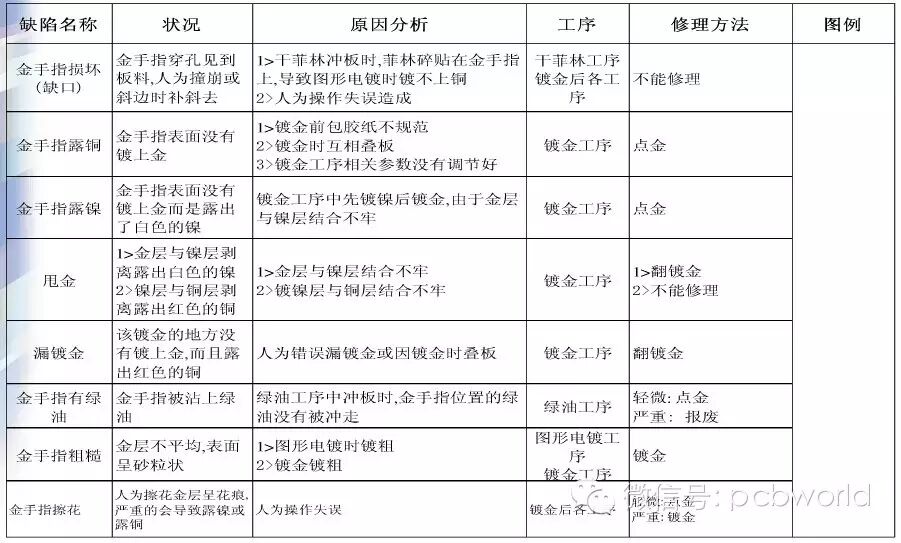

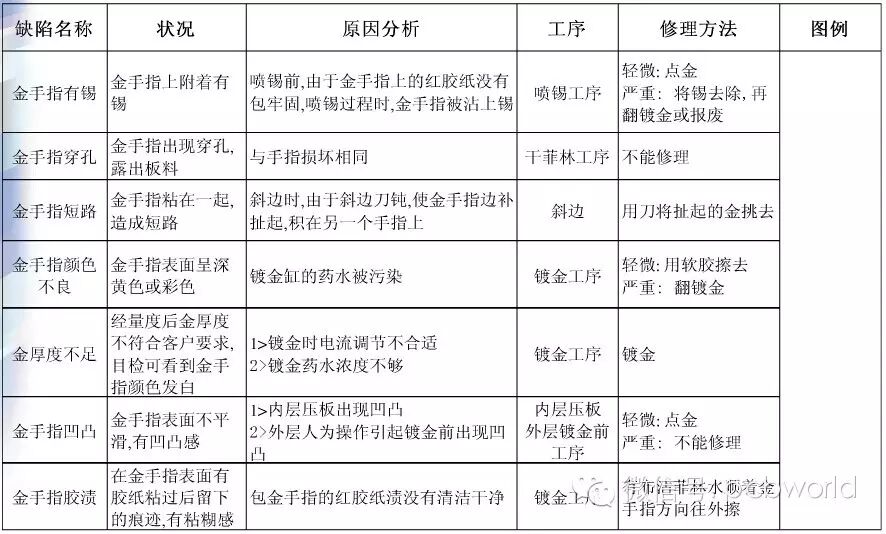

E）金手指缺點
金手指上錫
綠油上金指
金指針孔
F）板外圍缺點
爆板

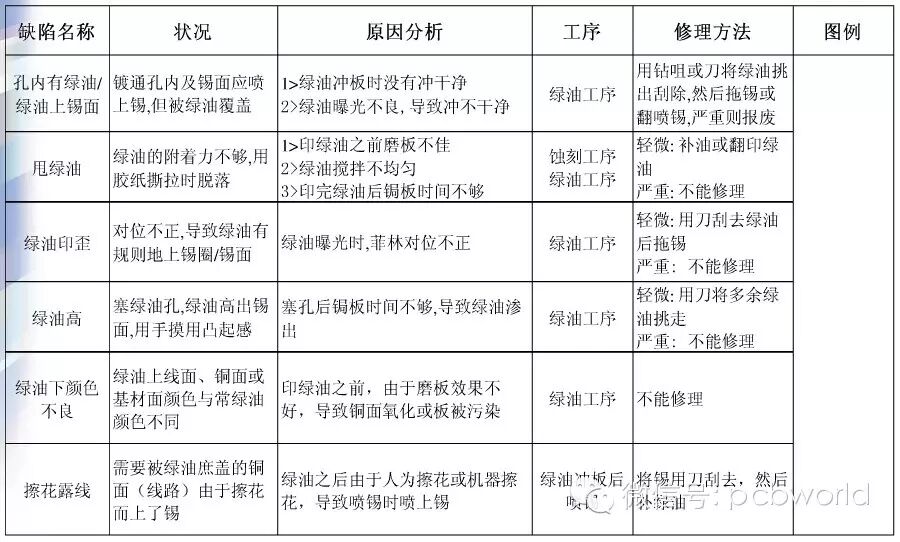

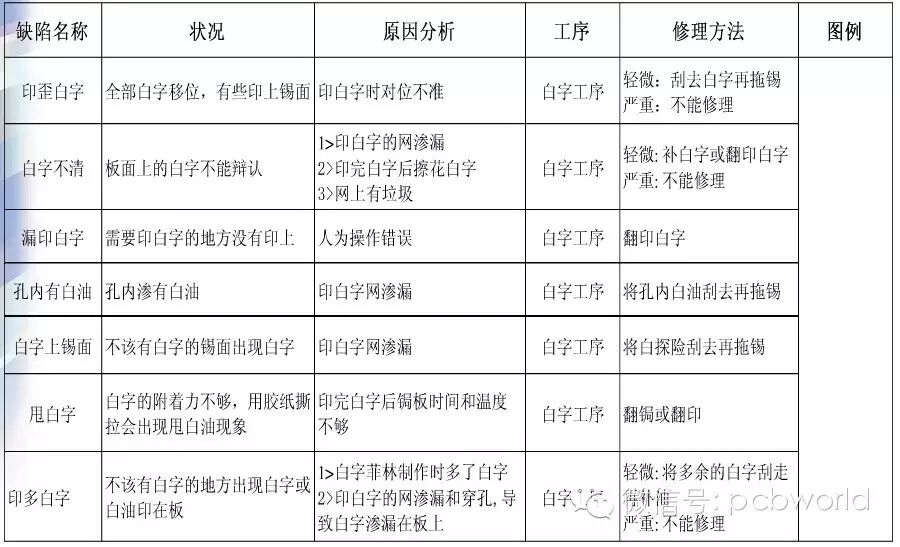

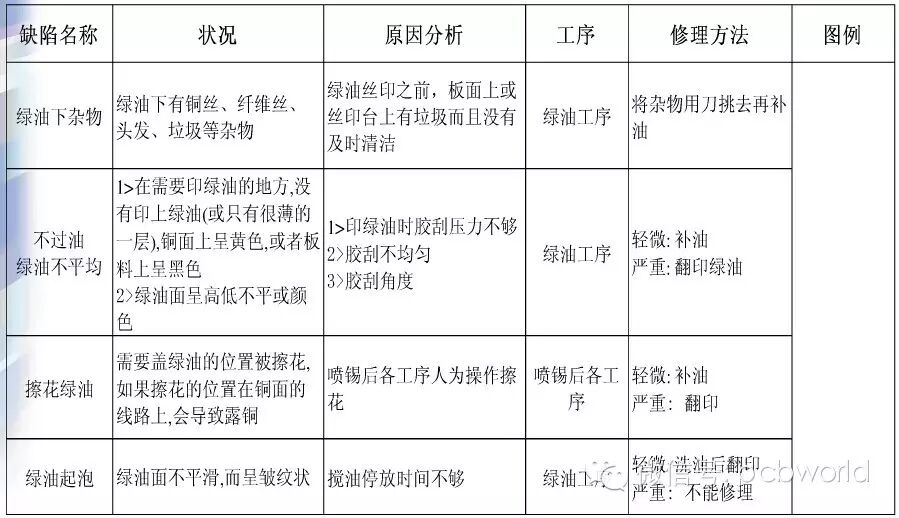

G）綠油/白字缺點
IC位異物

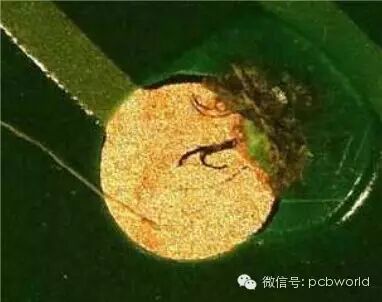

Pad異物

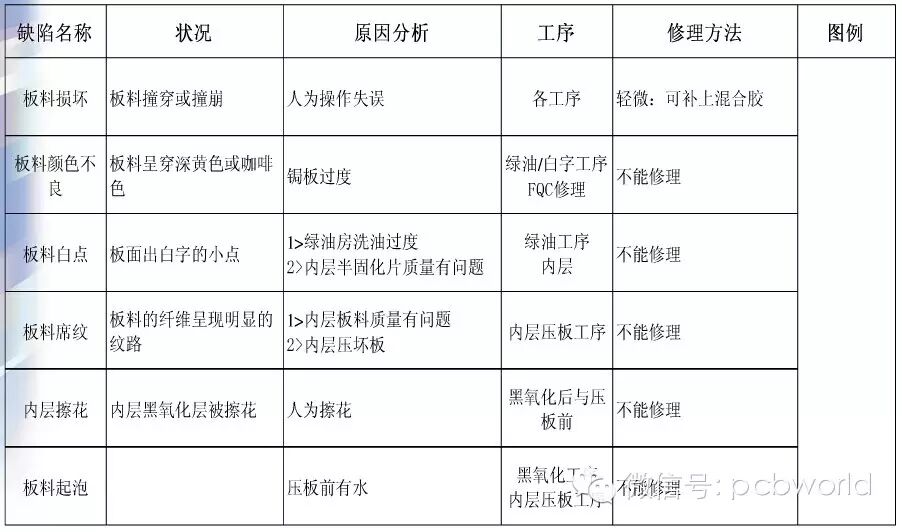

H）板料缺點

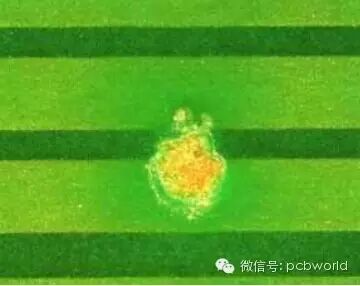

基材白點
